兼具地, 空优势双重任务战斗机 : 美国的F15E战斗机认了第二，没有人敢认第一

美军这种战斗机载弹量竟然超过俄军逆火战略轰炸机

2017年06月14日 （作者署名：科罗廖夫）

　　什么叫做多用途？哪个又叫做炸弹卡车？

　　恐怕除了美国的F15E战斗机认了第二，没有人敢认第一。F-15E“攻击鹰”是美国麦克唐纳-道格拉斯公司在F-15D“鹰”战斗机基础上改型设计的以对地攻击为主要任务的双座超音速战斗轰炸机，兼具对地攻击和空中优势能力，也称为双重任务战斗机。这种双任务战斗机的对应机型为俄罗斯的苏-30MKK，中国的歼-16战机等型号，大国空军都有一种很厉害的双座战斗轰炸机，作为空中打击的主力机型。

　　目前为止，这架1988年就服役，至今已经29年的F-15E，仍然是全世界最强的战斗轰炸机，它拥有惊人的25个外挂点，其中对空挂点8个，其他多用途挂点17个。最大起飞重量超过36吨，这重量相当于5架中国的歼7战斗机。



　　F-15E拥有11吨的外挂载荷，内载燃油量超过10吨，最大航程超过4000公里。作为对比，尽管俄罗斯的图-22M3逆火式轰炸机的最大载弹量有24吨，但其实际的作战载弹量只有6吨。而中国的轰6K轰炸机的最大载弹量有12吨，但实际作战载弹量只有5吨。

　　下面简要介绍一下F15E的几种典型任务挂载：

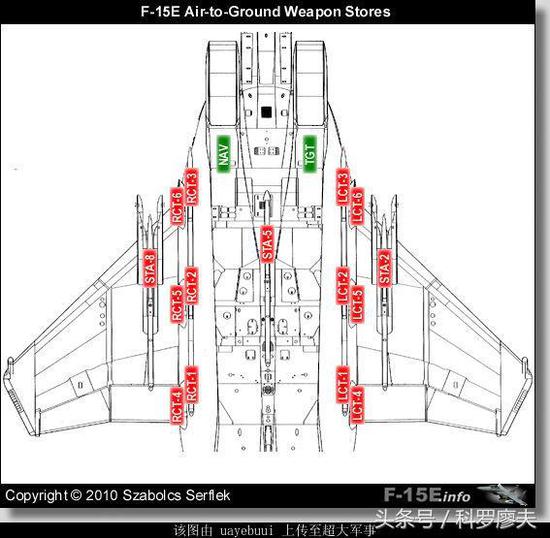

　　首先F-15E的挂点如图，一共25个。这几个蓝色挂点可以挂对空武器：

　　这几个红色的挂点可以挂对地武器：

　　从前面看就是这样：

　　然后下面上历次作战任务中（从海湾战争到伊拉克战争）的配置：

　　一 “南方守望”行动中的配置：

　　南方守望行动为1992-2003年期间，美国与盟国在伊拉克南部上空执行的禁飞区任务。

　　1、禁飞区：接近纯空战挂载，挂两枚GBU-12用于防备报复性的攻击。因为距离很近所以不用副油箱。

　　2*GBU-12宝石路，每弹800磅（363kg）

　　2*AIM9L/M，每弹191磅（87kg）

　　4*AIM-120B/C，每弹345磅（157kg）

　　AN/AAQ-13和14导航/目标指示吊舱，各种450/459磅（共计454kg）

　　此时载油10255kg，挂载1980kg，起飞重量29032kg。

　　二、 “北方守望”行动中的配置

　　与南方守望行动相对应的，在伊拉克北部的禁飞区巡航行动即为北方守望。

　　1、禁飞区 A：AIM-120此时刚刚服役，所以还能看到麻雀的身影。

　　2*GBU-12

　　2*AIM-9L/M

　　2*AIM-120B/C

　　2*AIM7F/M 麻雀，重量510磅（232kg）

　　AN/AAQ-13和14吊舱

　　2*610加仑（2300升）副油箱，重量250磅（114kg），注意这仅包含副油箱自重，不含副油箱内所装油料重量。

　　此时载油13855kg（副油箱中的油量被算到了这里而非挂载重量中，以下同），挂载2357kg，起飞重量33009kg。

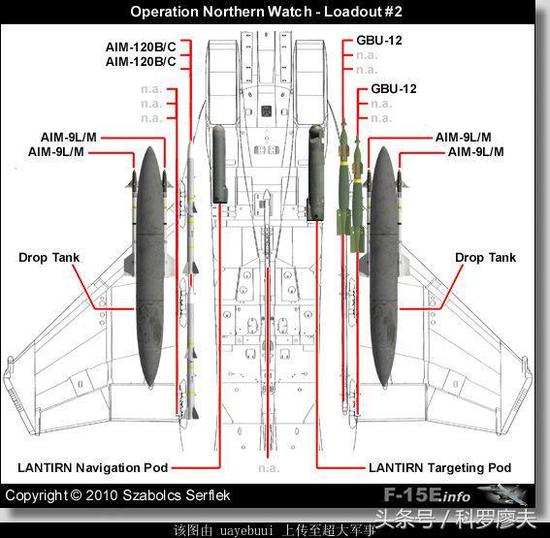

　　2、 禁飞区 B：

　　2*GBU-12

　　4*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14吊舱

　　2*610加仑副油箱

　　此时载油13855kg，挂载1894kg，起飞重量32546kg。

　　三、 “伊拉克自由”行动配置

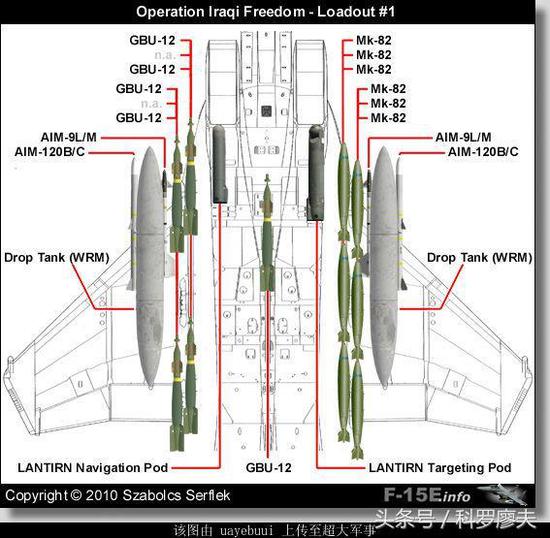

　　1、 踢门 A（原文是kick ass。。。这里写成踢门已经够文雅了）：5枚GBU-12和6枚MK-82可以用于打击多种目标，注意这里的副油箱是用一种战争储备材料（war reserve material）制成的，成本更低。

　　5*GBU-12

　　6*MK82无制导航弹，每弹500磅（206kg）

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载4345kg，起飞重量34998kg。

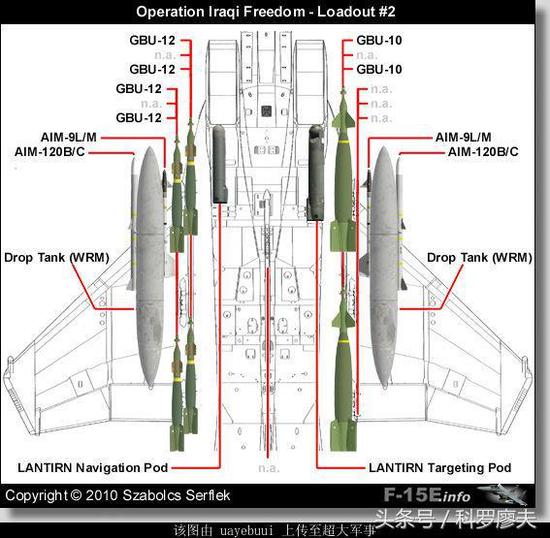

　　2、 踢门 B：全部是激光制导炸弹

　　4*GBU-12

　　2*GBU-10 精确制导炸弹，每弹重2562磅（1163kg）。

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载4946kg，起飞重量35599kg。

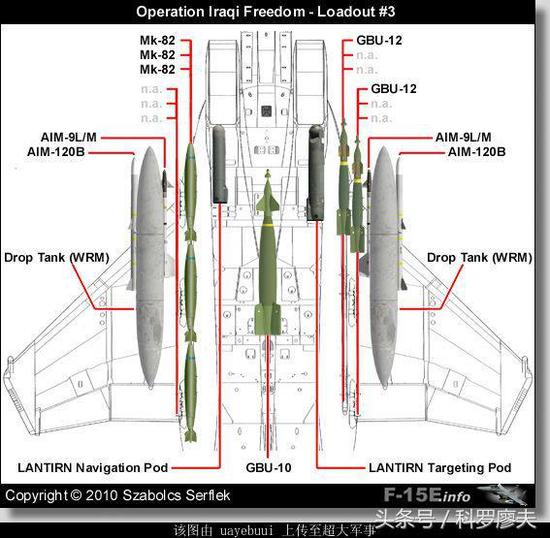

　　3、踢门 C

　　2*GBU-12

　　1*GBU-10

　　3*MK-82

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载3738kg，起飞重量34391kg。

　　4、 攻势制空：对于F-15E来说非常罕见的纯空优挂载，6颗AIM-120还是很强的。

　　2*AIM-9M

　　6*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载1794kg，起飞重量32446kg。

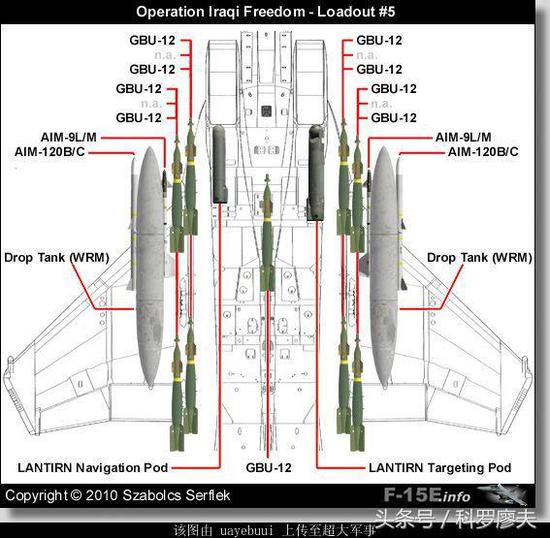

　　5、 顶配版GBU-12挂载：F-15E能挂上的最多的数目。大载弹量赋予F-15E打击更多目标（移动和固定目标）的能力。

　　9*GBU-12

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载4436kg，起飞重量35089kg。

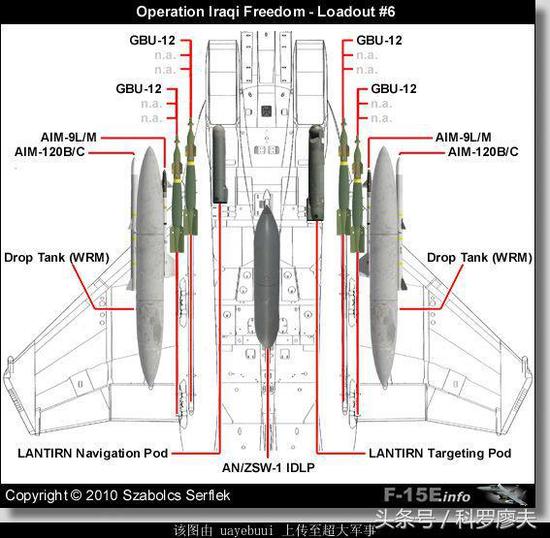

　　6、基础版GBU-12配置

　　4*GBU-12

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　AN/ZSW-1 数据链吊舱，重量1323磅（600kg）

　　2*610加仑副油箱

　　此时载油13855kg，挂载3221kg，起飞重量33873kg。

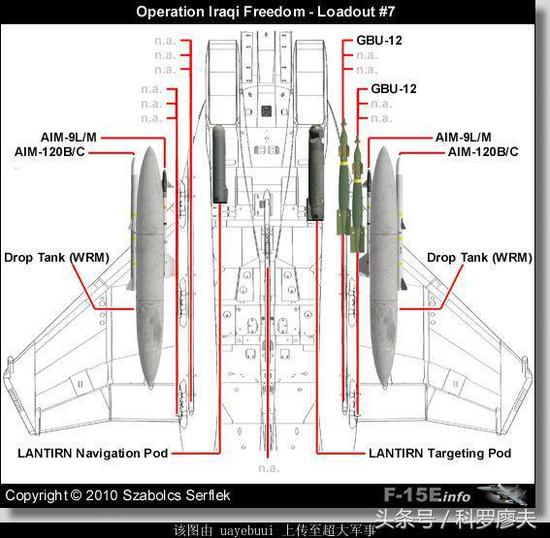

　　7、低配版GBU-12配置

　　2*GBU-12

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载1894kg，起飞重量32546kg。

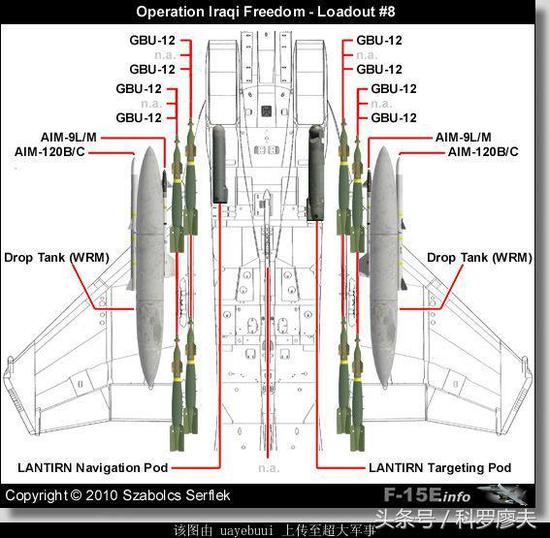

　　8、 高配版GBU-12配置

　　8*GBU-12

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载4073kg，起飞重量34726kg。

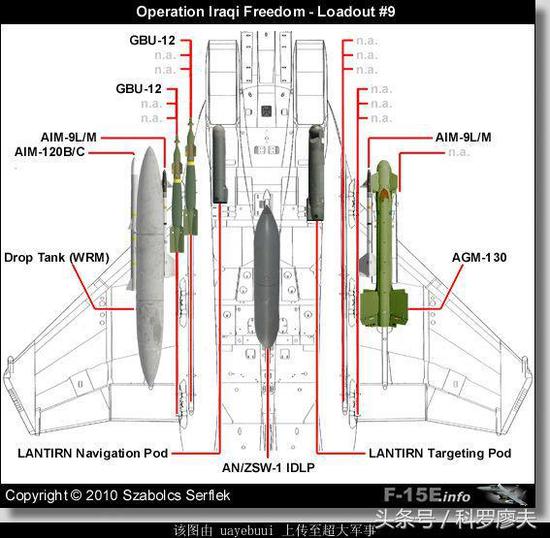

　　9、 不对称对峙：AGM-130只有STA-2和STA-8两个挂点能挂，同时需要搭配AN/ZSW-1数据链吊舱。另外在挂载AGM-130时，最外侧的STA-2A挂点不能挂载AIM-120。所以该配置只挂了一枚AIM-120。

　　2*GBU-12

　　1*AGM-130空地导弹，重量2917磅（1324kg）

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　AN/ZSW-1 数据链吊舱，重量1323磅（600kg）

　　1*610加仑副油箱

　　此时载油12054kg，挂载3548kg，起飞重量32401kg。

　　11、 对侵彻目标的近距空中支援（原文CAS的缩写猜测为close air support）

　　4*GBU-12

　　1*GBU-31（V）3/B JDAM联合直接攻击弹药2000磅（908kg）级，BLU-109侵彻型战斗部，总重2162磅（982kg）

　　2*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13/14

　　2*610加仑副油箱

　　此时载油13855kg，挂载3602kg，起飞重量34254kg。

　　12、多种类型的近距空中支援：至今最常用的一种近距支援挂载（文中的今天是2010年6月）。不考虑SDB，这就是目前最先进的弹药。副油箱是标准油箱。

　　2*GBU-12

　　2*GBU-38 500磅级别JDAM，弹重558磅（253kg）

　　1*AIM-9L/M

　　2*AIM-120B/C

　　AN/AAQ-13

　　AN/AAQ-33狙击手-XR目标指示吊舱，重量397磅（180kg）

　　2*610加仑副油箱

　　此时载油13855kg，挂载2401kg，起飞重量33053kg。

　　四 “持久自由”行动中的配置

　　1、近距空中支援-山狮行动：山狮行动是在2006年4月发起的一次反恐行动。

　　同三-12#

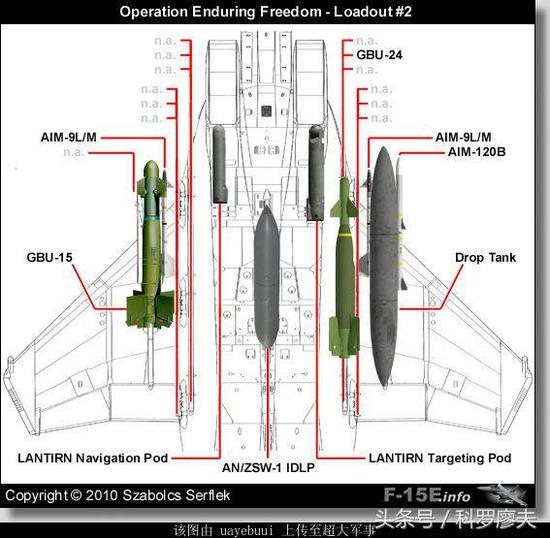

　　2、大炸弹：GBU-15同样需要数据链吊舱，并且其弹翼设计使得AIM-120无法放到翼下挂点中。

　　1*GBU-15 激光制导炸弹，弹重3544磅（1659kg）

　　1*GBU-24 宝石路-3，弹重2350磅（1067kg）

　　2*AIM-9L/M

　　1*AIM-120B/C

　　AN/AAQ-13

　　AN/AAQ-33狙击手-XR目标指示吊舱，重量397磅（180kg）

　　1*610加仑副油箱

　　此时载油12055kg，挂载3623kg，起飞重量32475kg。

　　3、GBU-12空中支援配置

　　同三-8#

　　4、传统近距空中支援配置

　　同三-1

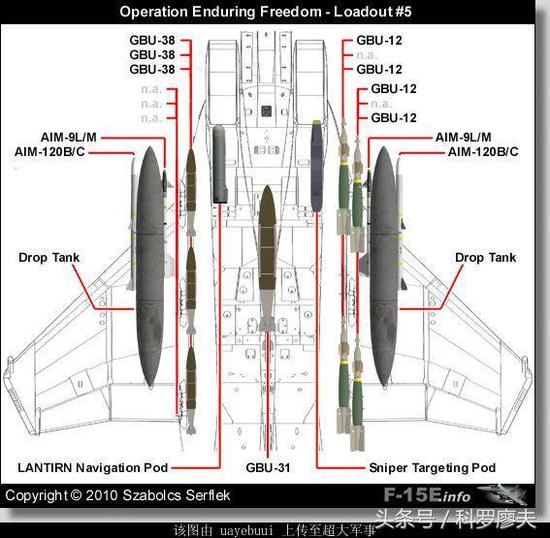

　　5、混合空中支援配置：注意GPS制导的JDAM要比激光制导炸弹所需的长度低很多，所以三枚GBU-38可以排成一列，而GBU-12则只能一列挂俩。

　　4*GBU-12

　　3*GBU-38 500磅JDAM

　　1*GBU-31 2000磅JDAM

　　2*AIM-9M

　　2*AIM-120B

　　AN/AAQ-13

　　AN/AAQ-33狙击手-XR目标指示吊舱，重量397磅（180kg）

　　2*610加仑副油箱

　　此时载油13855kg，挂载4293kg，起飞重量34945kg。

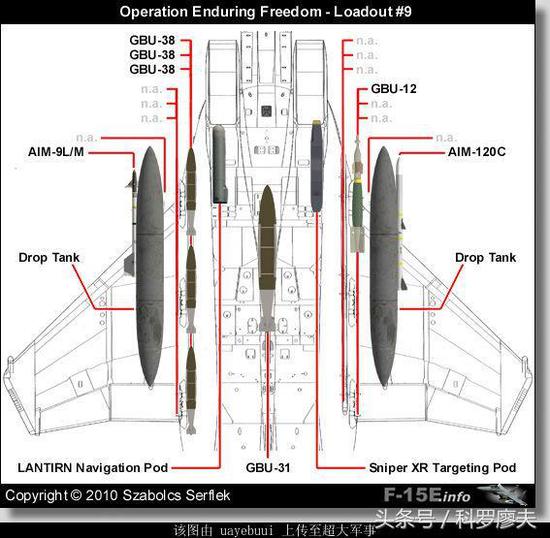

　　9、JDAM近距空中支援 A

　　1*GBU-12

　　3*GBU-38 500磅JDAM

　　1*GBU-31 2000磅JDAM

　　1*AIM-9M

　　1*AIM-120B/C

　　AN/AAQ-13

　　AN/AAQ-33

　　2*610加仑副油箱

　　此时载油13855kg，挂载2960kg，起飞重量33612kg。

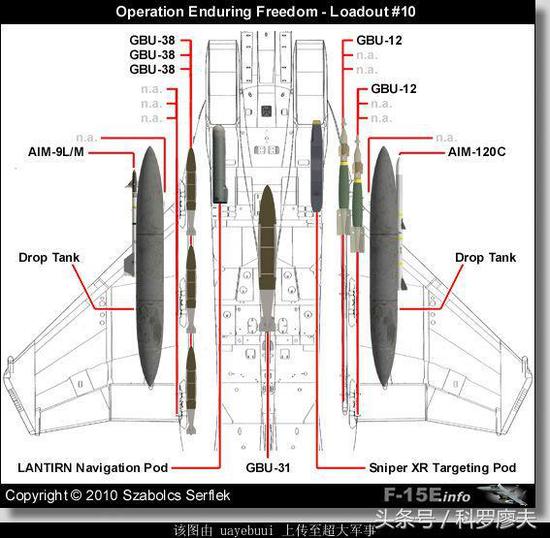

　　10、JDAM近距空中支援 B

　　2*GBU-12

　　3*GBU-38 500磅JDAM

　　1*GBU-31 2000磅JDAM

　　1*AIM-9M

　　1*AIM-120B/C

　　AN/AAQ-13

　　AN/AAQ-33

　　2*610加仑副油箱

　　此时载油13855kg，挂载3322kg，起飞重量33975kg。

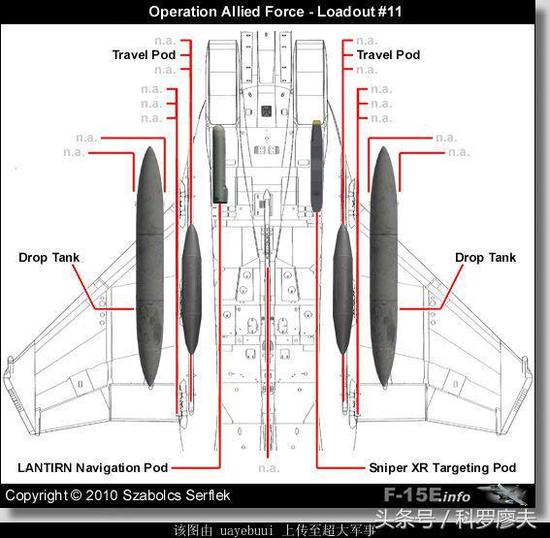

　　11、不带武器转场 A

　　2*MXU-648行李吊舱

　　AN/AAQ-13

　　AN/AAQ-33

　　2*610加仑副油箱

　　此时载油13855kg，挂载711kg，起飞重量31364kg。（未列飞行员行李本身重量）

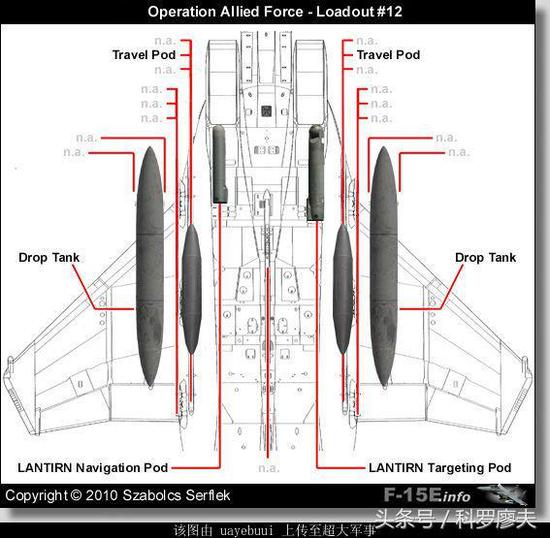

　　12、不带武器转场 B

　　2*MXU-648

　　AN/AAQ-13

　　AN/AAQ-14

　　2*610加仑副油箱

　　此时载油13855kg，挂载780kg，起飞重量31433kg。

　　13、不带武器转场 C

　　2*MXU-648

　　AN/AAQ-13

　　2*610加仑副油箱

　　此时载油13855kg，挂载531kg，起飞重量31184kg。（11# 12# 13#的区别就是所挂光电吊舱的不同）

　　14、JDAM近距空中支援 C

　　2*GBU-12

　　3*GBU-38 500磅JDAM

　　2*AIM-9M

　　2*AIM-120C

　　AN/AAQ-13

　　AN/AAQ-33

　　2*610加仑副油箱

　　此时载油13855kg，挂载2585kg，起飞重量33237kg。

　　五、 “沙漠风暴”行动

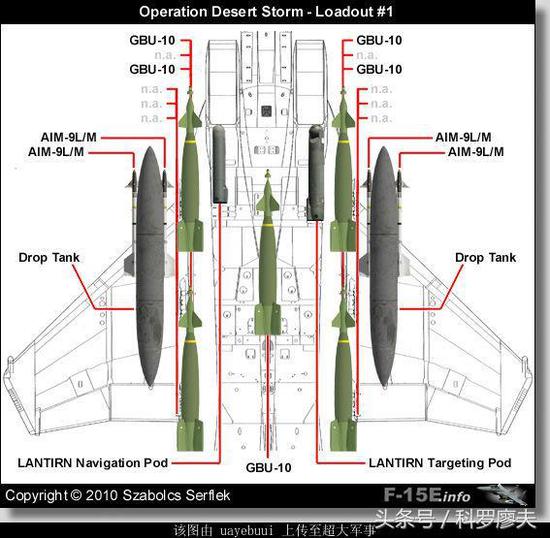

　　1、猎杀飞毛腿（长机）

　　5*GBU-10 2562磅（1163kg）

　　4*AIM-9L/M

　　AN/AAQ-13

　　AN/AAQ-14

　　2*610加仑副油箱

　　此时载油13133kg，挂载6843kg，起飞重量36774kg。

　　此配置下总重量已经超过了其最大起飞重量，所以原文推测副油箱可能没有加满。

　　2、猎杀飞毛腿（僚机A）：CBU-87非常适合用于打击飞毛腿的移动发射车或者固定发射的平台。

　　6*CBU-87 950磅集束炸弹（431kg）

　　4*AIM-9L/M

　　AN/AAQ-13

　　2*610加仑副油箱

　　此时载油13855kg，挂载3366kg，起飞重量34019kg。



3、猎杀飞毛腿（僚机B）

　　12*MK82

　　4*AIM-9L/M

　　AN/AAQ-13

　　2*610加仑副油箱

　　此时载油13855kg，挂载3366kg，起飞重量34019kg。

　　4、打坦克（长机）：GBU-12非常适合打坦克，即使它们在运动中。因为AN/AAQ-14目标指示吊舱当时非常短缺，一般只有领队机会装备，而僚机则需要由长机提供激光照射。（作者署名：科罗廖夫）
